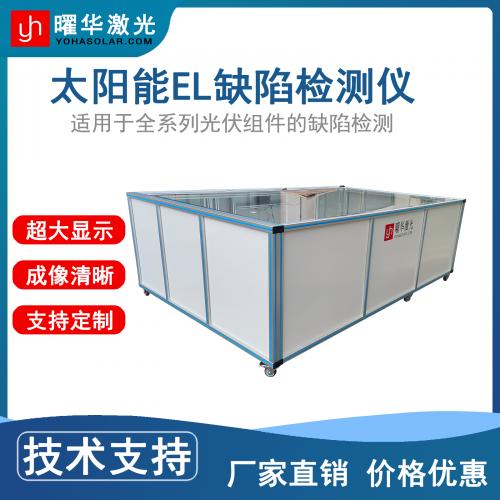

太陽能組件EL缺陷檢測儀是一種利用電致發光(EL)成像原理,通過在暗室環境中對通電的太陽能電池組件施加電流使其主動發光,并利用高靈敏度紅外相機捕獲其內部發光圖像,從而非接觸、非破壞性地自動識別、定位和分類組件內部微觀缺陷(如隱裂、碎片、斷柵、虛焊、黑心片、燒結缺陷、材料不均勻性等)的關鍵質量控制設備。
產品特點包括:
核心技術:電致發光無損成像:利用電致發光(EL)原理,對通電的太陽能電池組件進行成像,無需拆解或接觸即可清晰可視化組件內部微觀結構與缺陷,實現非破壞性檢測。
高效精準:自動化智能識別:配備高靈敏度紅外相機和專業圖像處理軟件,能夠自動、快速地掃描、捕獲圖像,并智能識別、定位和分類各種復雜缺陷(如隱裂、碎片、斷柵、虛焊、黑心片等),大幅提升檢測效率和準確性,適用于在線或離線檢測。
高分辨率成像:精確定位缺陷:采用高分辨率成像系統,結合暗室環境設計,確保捕獲的EL圖像具有極高的清晰度和對比度,能夠清晰呈現微米級裂紋、細小的斷柵等細微缺陷,實現缺陷的精確定位,為質量判定提供可靠依據。
全面質量控制:提升良品率:貫穿原材料驗收、生產制程監控、成品出廠檢驗及電站運維檢測全流程,是保障太陽能組件長期可靠性和發電性能的關鍵設備。通過及早發現并剔除不良品,有效降低生產損耗,提升產品良率與品質。
技術參數如下:
型號規格:YHEL-2400
適用工序:層壓前、后組件缺陷檢測
測試規格:單晶、多晶電池組件
相機類型:曜華專用相機
分辨率:EL:2400萬/4800萬像素
拍攝模式:單/雙相機模式
靈敏度:可檢測出裂紋寬度小于0.03mm
有效測試面積:2600*1500mm
穩壓電源:60V/20A
圖像采集時間:1~60s(可調)
電源:220V/50HZ
設備尺寸:2900×1940×1155mm
產品應用包括:
光伏組件生產全流程質量監控:該設備是生產線上的核心質檢工具,應用于原材料(電池片)來料檢驗、焊接/疊層工序后、層壓封裝前/后、***終成品出廠檢驗等關鍵節點。通過實時、無損地發現內部缺陷,嚴格把控各環節質量,防止不良品流入下道工序或流向客戶,顯著提升生產良率與產品可靠性。
光伏電站組件到貨驗收與安裝質檢:在光伏電站建設階段,用于對到貨的太陽能組件進行批量抽檢或全檢,驗證組件在運輸、搬運過程中是否產生隱裂等內部損傷。同時,也可在組件安裝上支架后(安裝應力檢測)進行復檢,確保安裝過程未對組件造成損害,為電站的長期穩定運行奠定質量基礎,避免因隱性缺陷導致發電量損失或安全隱患。
光伏電站運維故障診斷與性能評估:作為電站運維的重要診斷工具,用于定期巡檢或故障排查。當發現組件發電性能異常下降、熱斑等問題時,EL檢測能快速、直觀地定位內部缺陷(如嚴重隱裂、碎片、PID效應、電池片失效、焊接失效等),準確判斷故障原因和嚴重程度,指導維修或更換決策,***大化電站發電收益和資產價值。
研發與工藝改進支持:在光伏組件及電池片的研發實驗室和工藝改進部門,EL檢測儀是評估新材料、新結構、新工藝(如新型電池技術、不同焊接/封裝工藝)可靠性的關鍵設備。通過對比分析不同條件下組件的EL圖像,深入研究缺陷的產生機理、分布規律及對性能的影響,為持續提升組件設計、優化制造工藝、提高產品壽命提供強有力的數據支撐。
